微异型复合接点

应用领域:

通用继电器、通讯继电器、集成电路继电器、按键、微型开关、数码开关、电路断路器、控制器及连接器等可靠性要求极高的场合,是通讯电子器件的核心。

优点:

1、可兼有单一金属所没有的综合特性;

2、可节约高价贵金属;

3、可满足特殊的要求;

4、实现小型化;

5、减少二次加工,使工序合理化。

描述

应用领域:

通用继电器、通讯继电器、集成电路继电器、按键、微型开关、数码开关、电路断路器、控制器及连接器等可靠性要求极高的场合,是通讯电子器件的核心。

p-14

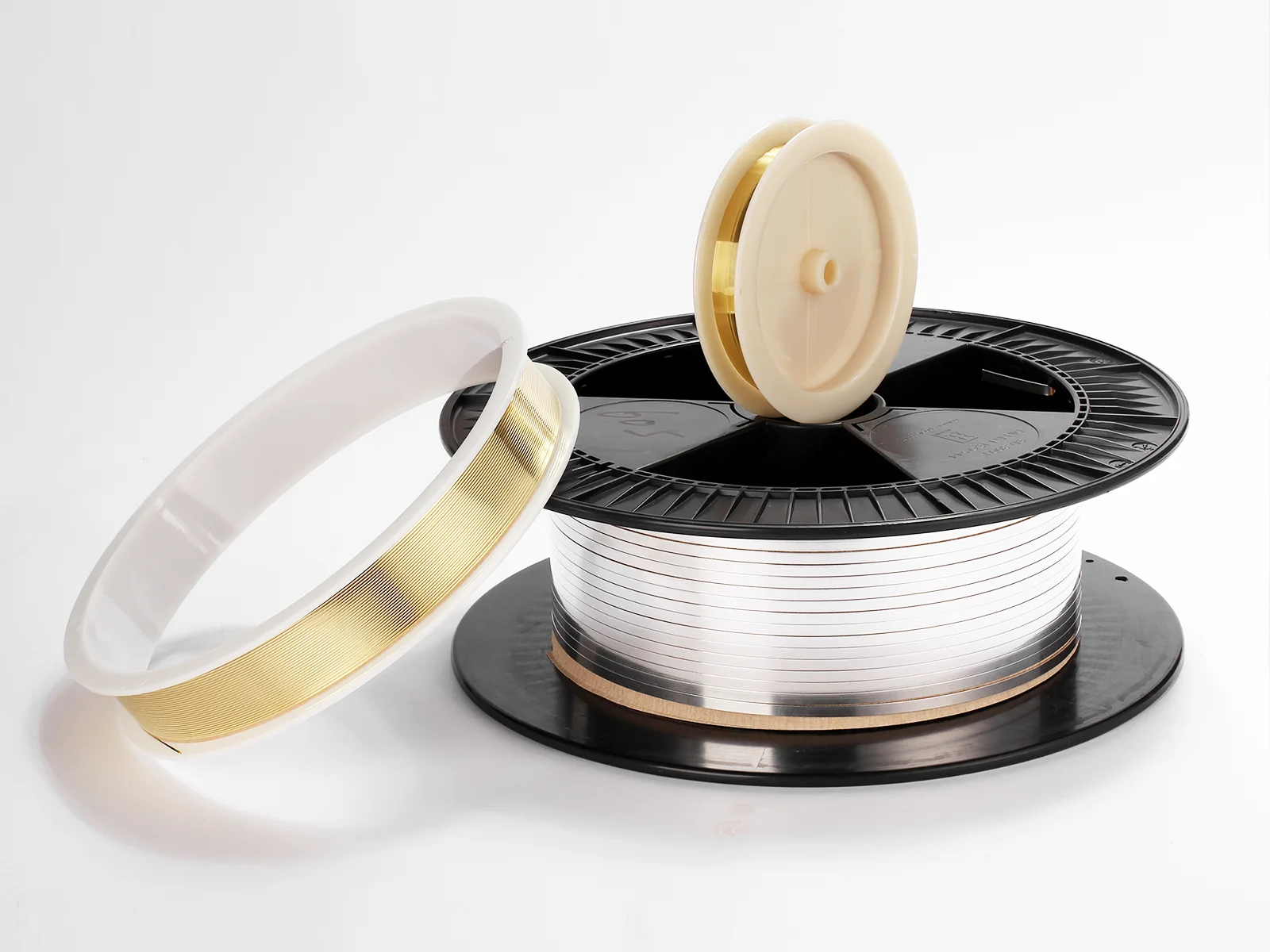

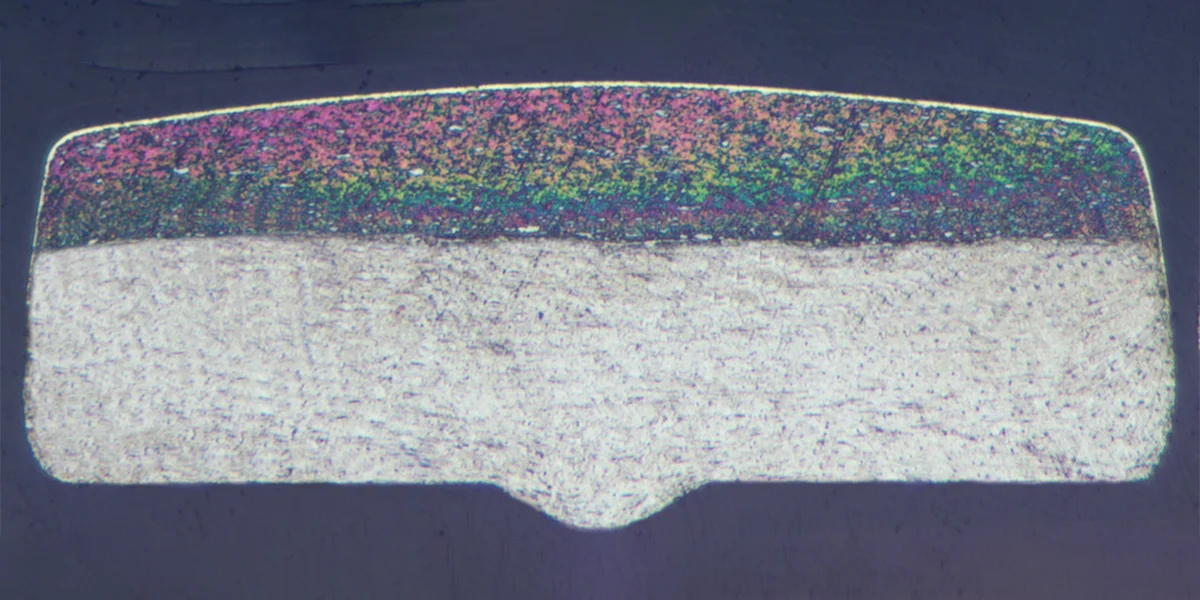

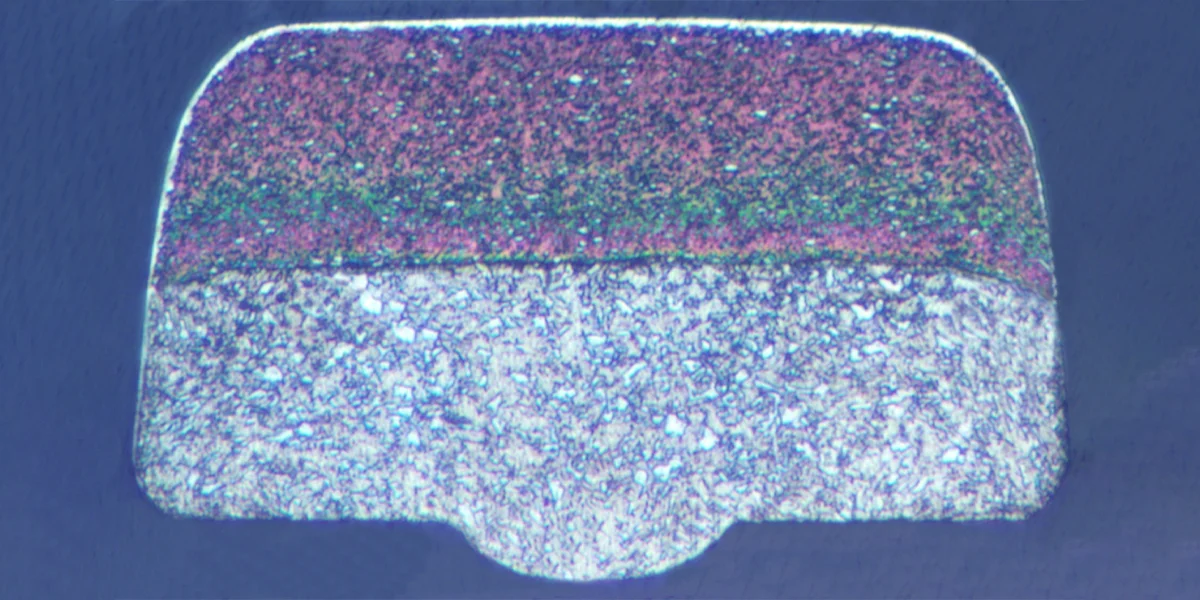

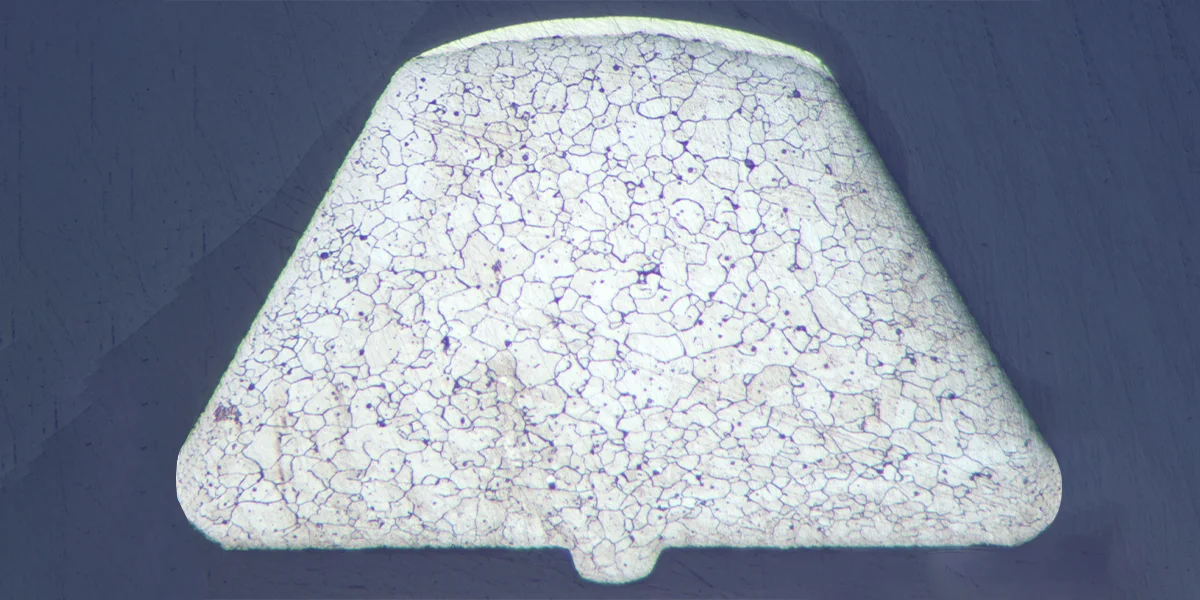

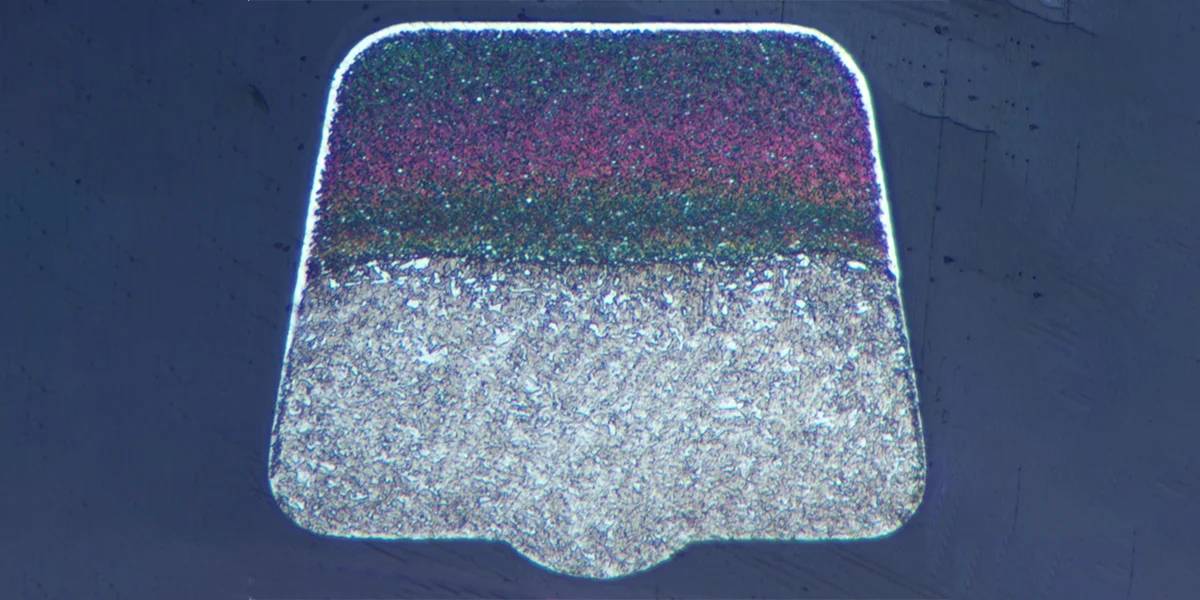

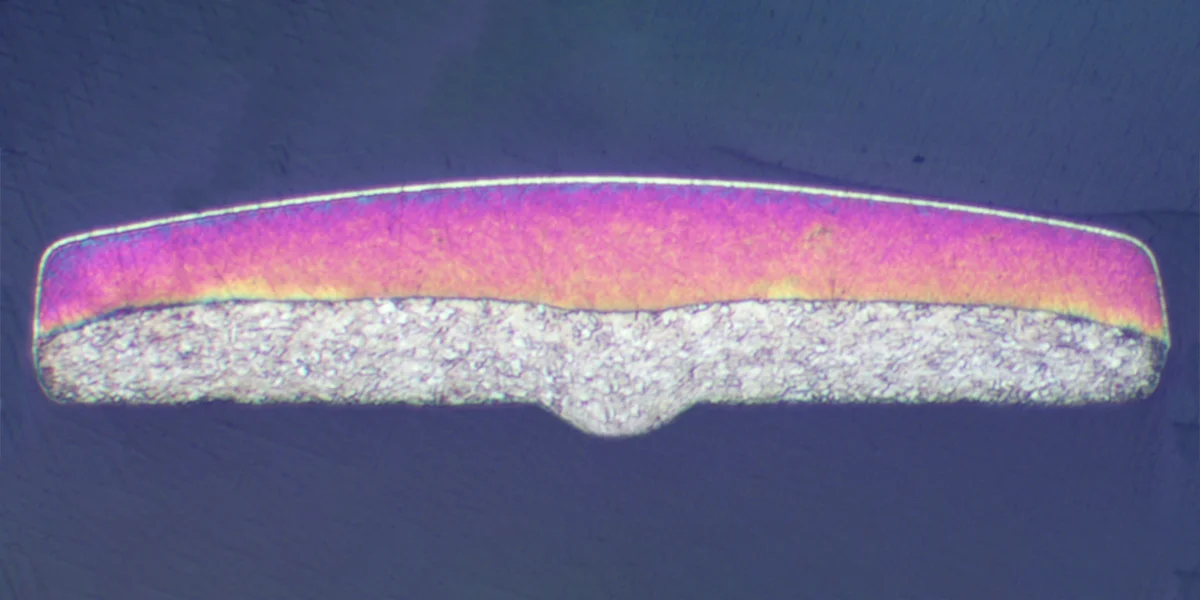

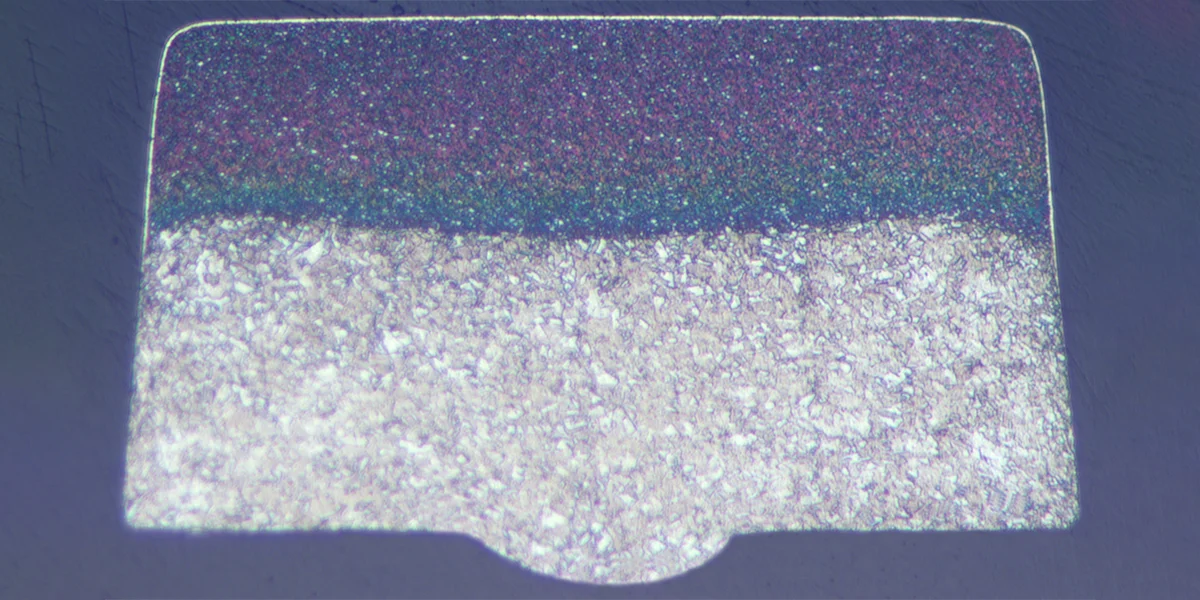

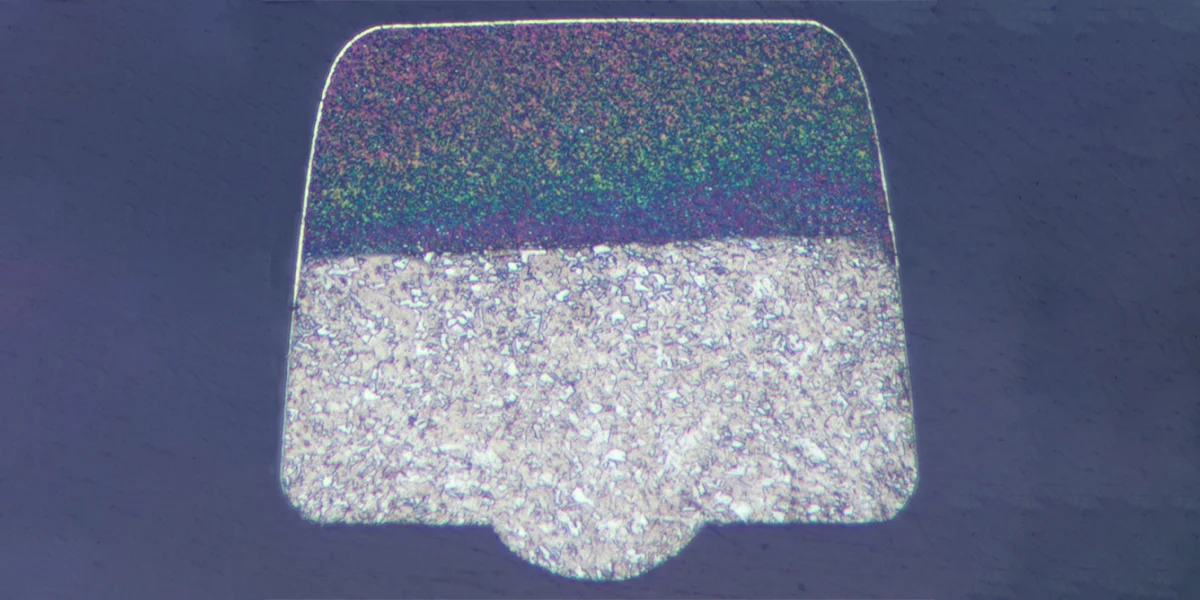

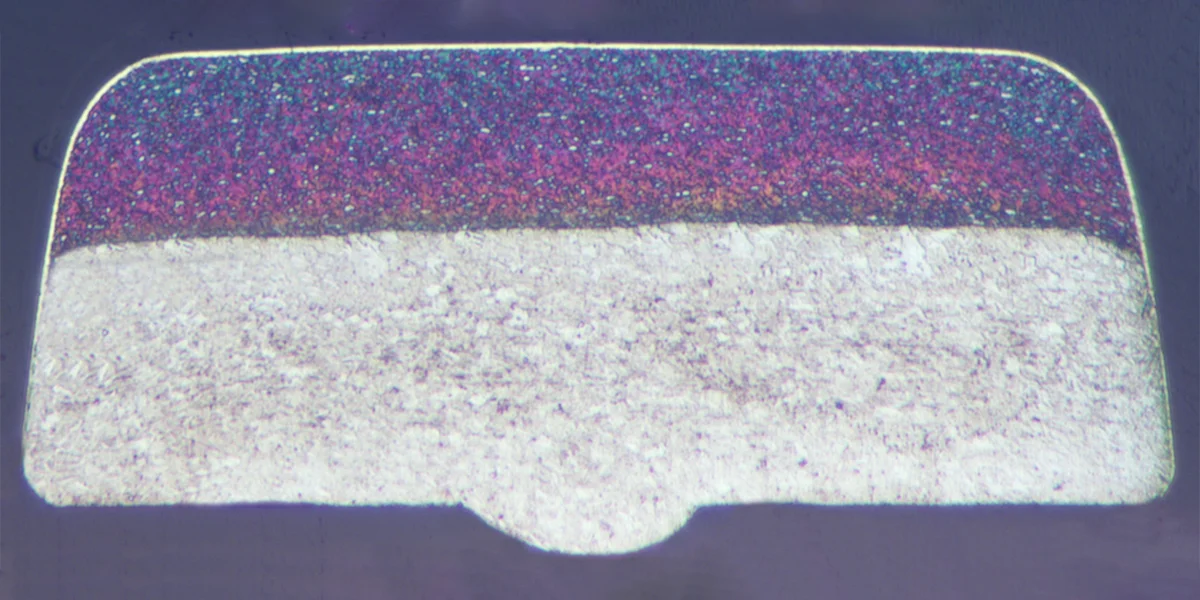

异型复合接点带是随继电器和开关向小型轻量化、高度集成化方向发展,而出现的一种多层复合、截面微小的电接点材料,其横截面不规则,多为三角形、梯形和其他异型。横截面面积小于1平方毫米的异型复合接点带,简称“微带”。



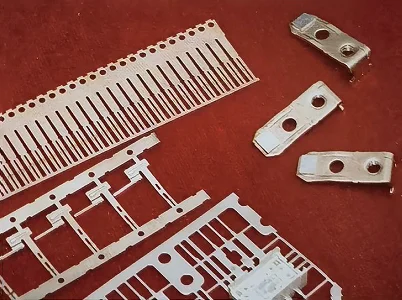

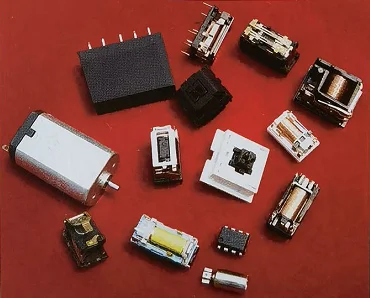

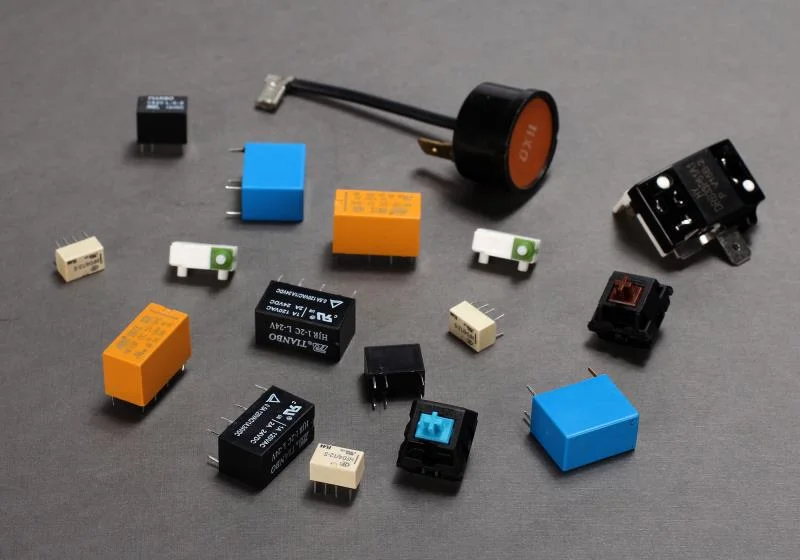

微异型复合接点带应用领域:通用继电器、通讯继电器、集成电路继电器、按键、微型开关、数码开关、电路断路器、控制器及连接器等可靠性要求极高的场合,是通讯电子器件的核心。

p-5



微异型复合接点带优点:

1、可兼有单一金属所没有的综合特性;

2、可节约高价贵金属;

3、可满足特殊的要求;

4、实现小型化;

5、减少二次加工,使工序合理化。

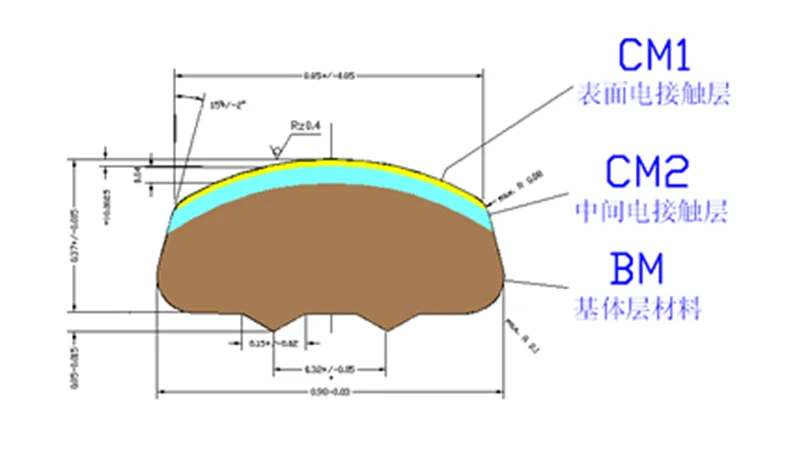

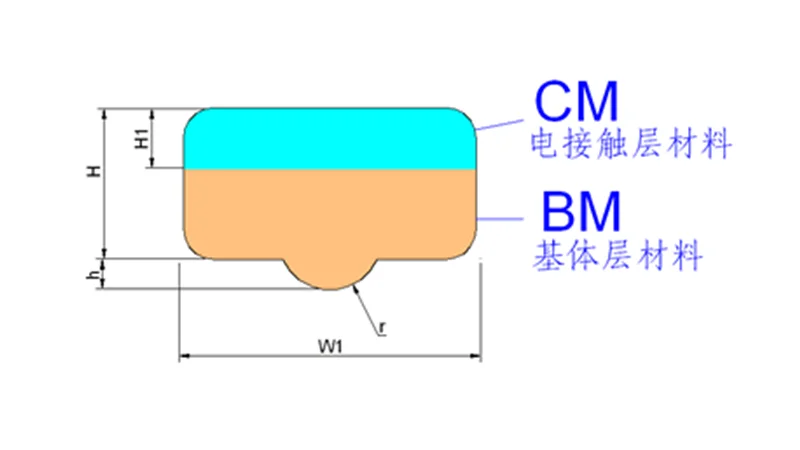

表层电接触材料:

金、金银合金、金镍合金、金钴合金、金钯合金、金银钯合金和其他合金。





中间层电接触材料:

银、银钯合金、银镍系列、银氧化物;钯、钯铜合金;金银合金、金钯合金;镍和其他合金。



基体材料:

铜、镍、铜镍合金、锡磷青铜和其他合金。

p-6

p-9









微异型复合触点带复合接点带)电接触层材料的选择及应用

应用场合

特征要求

电接触层构成

弱电流开关电路接点在非常小的电流、电压、接触压力下能可靠地接触Au、AuAg和AuPt合金
测量仪器和精密仪器中的通断接点在微小接触压力、电流、电压下能可靠地接触Au、Au基合金、Pt基合金、AgPd合金
计算机键盘开关在微小开闭功率下接触可靠Au及金基合金
精密电位器电刷在微小电流及接触压力下接触可靠、耐磨、寿命长Au基、Pt基和Pd基合金(AuNi、PtIr、PdIr、AgPd)
一般仪器和电讯装置的通断开关、滑动开关、继电器、电源开关和插头座小功率负荷下接触可靠、价廉Ag或Ag基合金
精密仪器中转换开关的滑动接点和插头座在微小电流、电压和接触压力下,能可靠接触,耐磨性好Au或Au基合金
计算机和精密电子仪器中的连接器接触电阻小,耐磨,耐腐蚀Au或Au基合金
一般仪器用压紧连接器在较高接触压力下接触可靠,价廉Ag和Ag基合金
微电机滑动接点耐磨性极佳,在微小接触压力下接触可靠Ag基合金、Au基合金、AgPd合金、Pt基合金
办公设备的滑动接点耐磨性极佳,寿命长,接触可靠Au、Au基合金
纵横制电话继电器弹簧接点频繁动作,接触电阻足够小,寿命长Ag、Ag合金、PdAg合金、AuPd合金
电子回路用微型小功率继电器和密封式微型继电器通断式接触,在微小电流、电压和接触压力下接触可靠Au、Au基合金、AgPd、Ag合金
程序开关、时间开关、微型速动开关接触压力小,尺寸小时接触可靠Ag、硬银、AgNi、AgCdO
